当前位置:首页 --> BG132大油压机系列

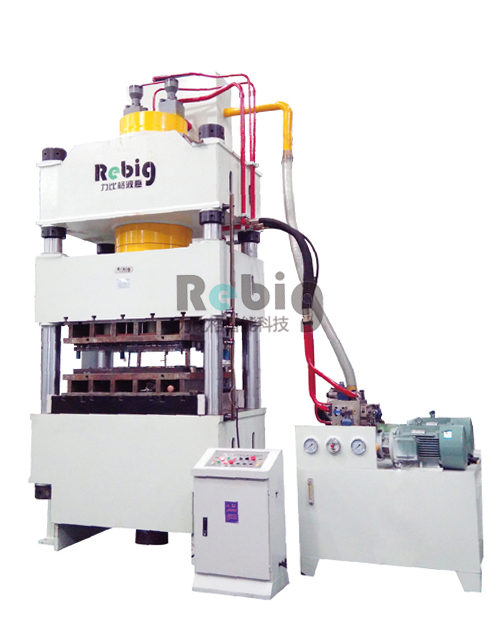

BG132大油压机系列

产品概述:
详细介绍
机器主要用途和工作条件:
• 本机主要适用于塑胶制品、玻璃纤维、金属薄板的拉伸、弯曲、翻边、成型等工艺,可一次完成冲裁和拉伸(或翻边)的复合工艺。
• 设备工作条件:设备工作区域温度:5~45℃
供电电压为:380V三相四线制,电压波动范围:380V±10%,50HZ。
液压系统使用介质:YB—N46#抗磨液压油。

机器主要结构形式:
• 本机为三梁四柱四螺母结构。
• 主缸为上下缸结构。
• 液压系统在主机右侧地面上。

压机操作方式和工艺动作:
• 压机设调整、双手动单次循环操作方式,通过转换开关切换。
调整:按压相应按钮产生相应动作,手松动作停。此动作无滑块快速下行。
双手动单次循环:按压双手下行按钮,压机连续完成一个单次循环过程。双手动单次循环通过选择开关切换可完成具体动作如下:
• 压机能完成下列工艺动作:
“冲裁”: 按压双手下行按钮,滑块快下→滑块慢降压制→滑块回程→滑块回程停止→顶缸顶出→取料延时→顶缸退回。
“拉伸”: 按压双手下行按钮,滑块快下→滑块慢降压制→滑块回程→滑块回程停止→顶缸顶出。
其他工艺动作可按用户要求编制。

设备安全保护措施:
• 急停按钮:数量1个,位于移动按钮站1个。
• 液压系统带液压支承保险回路和超载保护装置。
• 安全压力:液压系统设有安全阀,当油压超过设定值时自动溢流。
• 易损密封备件(免费随机提供):管路常用的进口0形密封圈和组合垫圈。
• 双手按钮(间距大于300mm)。
• 安全光幕和安全防护门可以选装。

技术参数:

项目Item

单位unit

63T

100T

160T

200T

315T

400T

500T

630T

800T

公称力Nominal force

KN

630

1000

1600

2000

3150

4000

5000

6300

8000

顶出力Ejecting force

KN

100

200

250

400

630

630

1000

1250

1800

液体最大工作压力Maximum fluid operating pressure

Mpa

24.3

25.8

25.5

24.4

24.6

24.7

25

25

24.4

滑块最大行程Maximum slide stroke

mm

500

500

500

700

800

800

900

900

1000

最大开口高度Maximum opening height

mm

700

900

900

1120

1250

1400

1500

1500

1800

顶出缸行程Ejecting cylinder stroke

mm

160

200

200

250

300

300

300

400

400



mm/s

120

100

100

100

100

100

100

100

100

滑块速度

快下Quick descending



8—15

8—15

8—15

8—15

8—15

8—15

10

12

5—12

Slide speed

压制Pressing



600

60

70

70

70

70

80

65

80

工作台Operating table

回程Return stroke

mm

780

1800

1000

1200

1500

1560

4100

4390

4300

有效尺寸Effective size

左右Left/Right



500

1020

800

900

1200

1200

2420

2520

2500

主电机功率Main motor power

前后Forward/Backward

kW

5.5

5.5

11

12

15

22

37

55

75
