增压缸工作原理说明
适用范围：

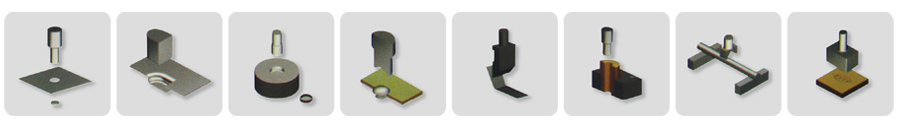

该系列设备广泛适用于电子电器，仪器仪表，钟表元件，温控器/继电器，汽摩配件，微电机装配，压入轴承、冲孔、铆合、装配、切断五金等行业生产与装配。
说明：

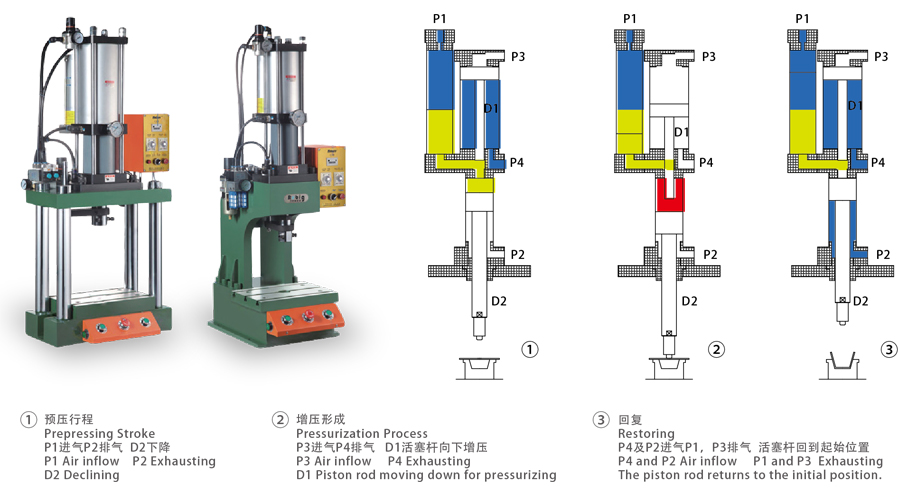

• 气液增压机是结合气压与液压的综合技术，用普通的压缩气压可达到油压之高出力之效果。
• 没有油压系统待机时所产生之噪音，环境污染，可节省电力消耗，降低生产成本。
• 利用空油增压原理，达到动作速度快，高出力的要求。出力调整容易，只要调整气压压力，就能达到需要的压力，简单又方便。
• 上下速度，行程，闭合高度，保压时间参数均可调整，并具有自动计数功能，是用户较为理想的加工设备;
• 四立柱结构具有稳定性高，操作容易、加工质量高等优点。安全设计，操作舒适，人性化考虑，适合长期作业
• 人性化设计，采用进口光栅护手，另配有操作工作灯和安全防护罩（选配）。
• 也可根据客户需要添加落料口（落料方式）和添加产品取料机械手等（选配）
技术参数
|
|
|
|
|
|

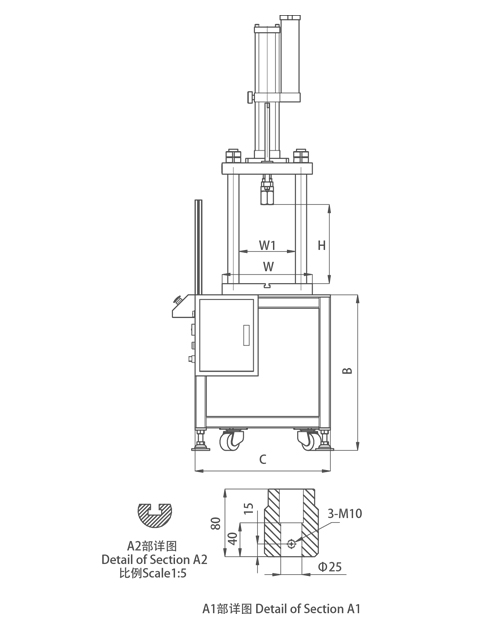

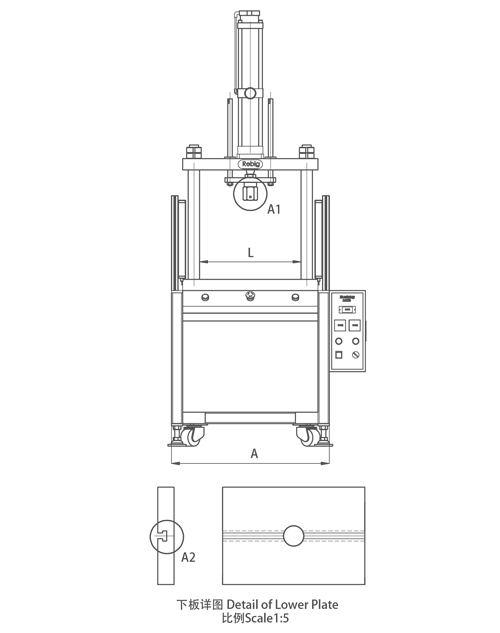

| 单位 Nnit：mm |
型号Model | A | B | C | L | W | W1 | H |
GB02-1/3T | 600 | 750 | 500 | 350 | 240 | 120 | 200-300 |
GB02-5T | 600 | 750 | 500 | 400 | 300 | 180 | 200-400 |
GB02-10T | 700 | 750 | 600 | 500 | 400 | 250 | 200-400 |
GB02-15T | 700 | 750 | 600 | 500 | 400 | 250 | 200-400 |
型号 Model | 出力 Out put 气压在0.6Mpa | 回程力（kg） Back stoke force 气压在0.6Mpa | 快速行程 Rapid stoke（mm） | 增压行程 Supercharging stroke（mm） | 最大工作高度 Biggest operational Height（mm） | 工作台面积 Area of working bench（mm） | 电源 Power source |
GB02-1/3T | 3 | 120 | 100-200 | 5-20 | 200-300 | 350*240 | 220V,50/60HZ |
GB02-5T | 5 | 240 | 100-200 | 5-20 | 200-400 | 400*300 | 220V,50/60HZ |
GB02-10T | 10 | 360 | 100-200 | 5-20 | 200-400 | 500*400 | 220V,50/60HZ |
GB02-15T | 15 | 360 | 100-200 | 5-20 | 200-400 | 500*400 | 220V,50/60HZ |
