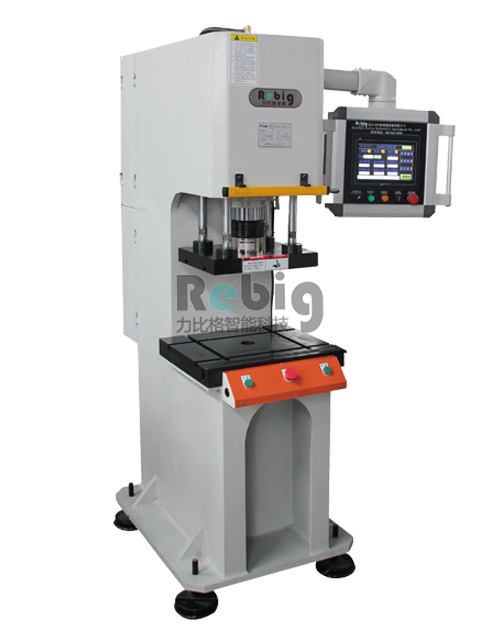

产品概述:
• 数控压装机是采用双比例阀(双闭环技术)与PLC数字模块可实现压机在对产品的压入过程中,实时显示当前压装位置、压装力,并及时准确的判断过盈量是否大小合适,同时显示出整个力与位移的压装曲线,很好的解决了传统压机只能压入不能检测、万能试验机效率低不能批量生产的弊端;
|
|
|
|
|
|
|
|
|

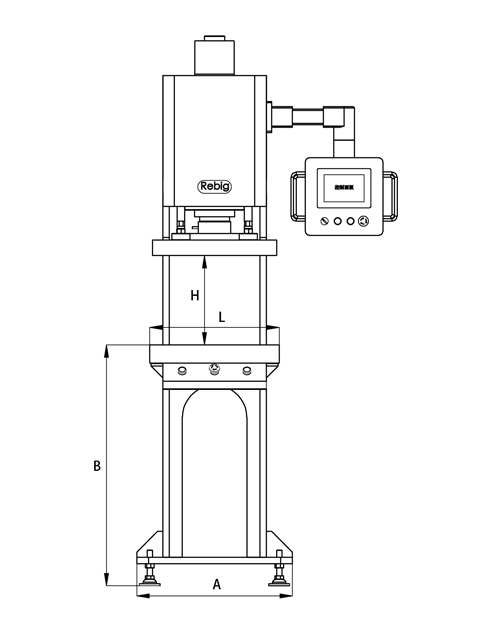

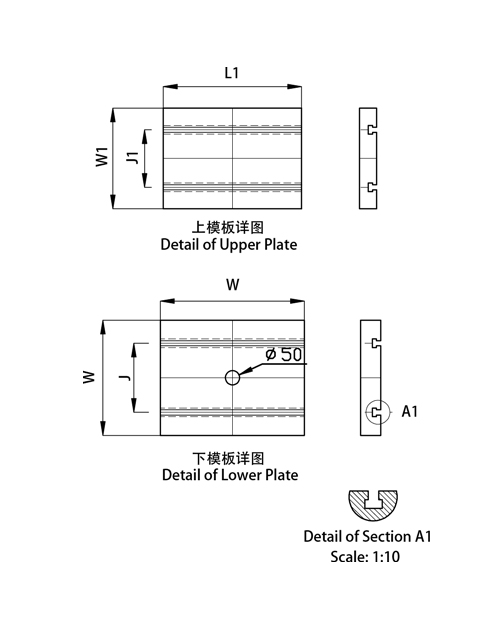

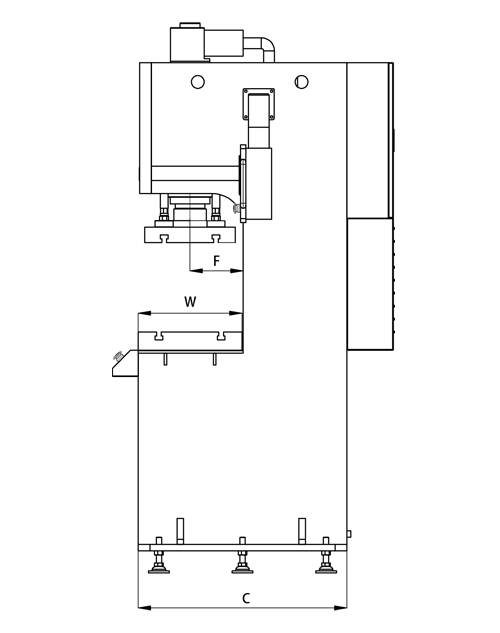

| 单位 Nnit:mm | |
型号Model | A | B | C | L | W | F | H | J | L1 | J1 | W1 |
BG07S-10T | 600 | 850 | 850 | 500 | 400 | 200 | 400 | 200 | 380 | 160 | 310 |
BG07S-15T | 600 | 850 | 850 | 500 | 400 | 200 | 400 | 200 | 380 | 160 | 310 |
BG07S-20T | 700 | 850 | 950 | 500 | 500 | 250 | 400 | 250 | 400 | 200 | 400 |
BG07S-30T | 700 | 850 | 950 | 600 | 500 | 250 | 400 | 250 | 400 | 200 | 400 |
BG07S-40T | 700 | 850 | 950 | 600 | 500 | 250 | 500 | 250 | 500 | 200 | 400 |
BG07S-50T | 750 | 850 | 1100 | 700 | 600 | 300 | 500 | 300 | 600 | 300 | 500 |
BG07S-60T | 750 | 850 | 1200 | 800 | 650 | 350 | 600 | 400 | 700 | 300 | 500 |
专案型号 | 理论出力 | 工作面尺寸 | 油缸行程 | 电源 | 马达功率 | 最大工作高度 | 锁模方式 | 油缸快速 | 油缸慢速 | 油缸上升速度 |
BG07S-10T | 2-10 | 500*400 | 200 | 3Ø380V 50/60HZ | 2.25 | 400 | M10 | 160 | 20 | 120 |
BG07S-15T | 3-15 | 500*400 | 200 | 3Ø380V 50/60HZ | 2.25 | 400 | M10 | 140 | 30 | 110 |
BG07S-20T | 5-20 | 500*500 | 200 | 3Ø380V 50/60HZ | 3.75 | 400 | M12 | 120 | 30 | 100 |
BG07S-30T | 5-30 | 600*500 | 200 | 3Ø380V 50/60HZ | 3.75 | 400 | M12 | 120 | 30 | 100 |
BG07S-40T | 8-40 | 600*500 | 200 | 3Ø380V 50/60HZ | 5.5 | 500 | M14 | 140 | 30 | 130 |
BG07S-50T | 10-50 | 700*600 | 200 | 3Ø380V 50/60HZ | 7.5 | 500 | M14 | 130 | 30 | 120 |
BG07S-60T | 15-60 | 800*650 | 300 | 3Ø380V 50/60HZ | 7.5 | 600 | M14 | 130 | 25 | 120 |
