快速排气阀如需快速下降，请选配快速排气阀；
压力传感器装配时测量压力；
安全光电保护操作时确保人员安全。

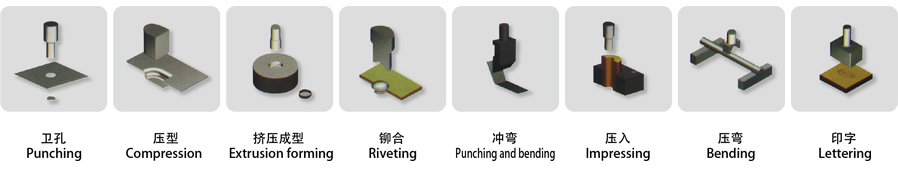

气压机应用案例
可选配件
气压机产品特点介绍
• 以压缩空气为动力源，操作简单。
• 没有油压系统待机时所产生之噪音，环境污染，可节省电力消耗，降低生产成本。
• 多功能用途适用于压入轴承、冲孔、铆合、装配、切断等。
• 可根据产品或模具的大小调整闭合高度。
• 气缸行程可调，特殊行程可定做，立柱高度也可定做。
• 气缸轴配有止转的导杆使工作更精确。
• 出力调整容易，只要调整气压压力，就能达到需要的压力，简单又方便。
• 安全设计，操作舒适，人性化考虑，适合长期作业。
气压机操作与维护说明
一、确定电气控制回路及气压源已接通，通过时间制设定定时时间。
二、有可调气缓冲使机器动作更平稳。
三、通过双手按钮（或脚踏开关）启动。
• 无定时控制（时间制开关未闭合），同时按下两个启动按钮后主轴下降，松开启动按钮主轴马上上升复位。
• 有定时控制（时间制开关闭合），同时按下两个启动按钮后主轴下降，定时时间到，主轴上升复位。

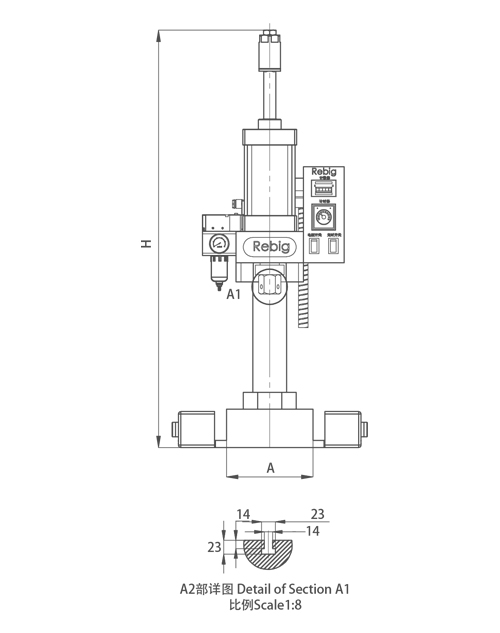

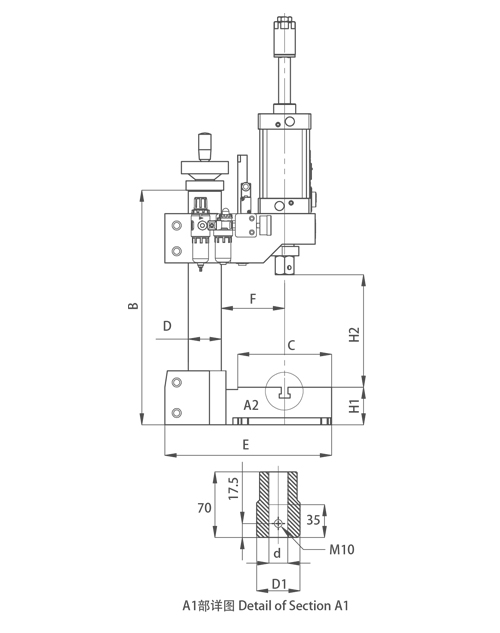

技术参数：
|
|
|
|
|
|
|
|
|
|
| 单位 Nnit：mm |
型号Model | A | B | C | D | D1 | d | E | F | H最大 | H1 | H2 |
BG01A-100 | 150 | 400 | 150 | Ø50 | Ø40 | Ø16 | 260 | 105 | 840 | 80 | 140-240 |
BG01A-200 | 150 | 400 | 150 | Ø50 | Ø40 | Ø16 | 260 | 105 | 830 | 80 | 130-230 |
BG01A-300 | 200 | 400 | 180 | Ø70 | Ø40 | Ø20 | 260 | 105 | 830 | 80 | 120-220 |
BG01A-500 | 200 | 500 | 180 | Ø70 | Ø45.5 | Ø20 | 355 | 140 | 950 | 80 | 220-320 |
BG01A-800 | 250 | 600 | 250 | Ø90 | Ø45.5 | Ø20 | 355 | 140 | 990 | 100 | 270-370 |
BG01A-1300 | 250 | 600 | 250 | Ø90 | Ø53 | Ø30 | 425 | 170 | 1120 | 100 | 270-370 |
型号 Model 单位（mm） | 出力 Out put（kg） 气压在0.6Mpa | 行程 Traveling（mm） | 气缸类型 CylinderSpecifications | 行程调整 StrokeAdjustment（mm） | 最大工作高度 Biggest operational Height（mm） | 重量 Weight（KG |
BG01A-100 | 100 | 100 | Ø50*100 | 50 | 240 | 32 |
BG01A-200 | 200 | 100 | Ø63*100 | 50 | 230 | 35 |
BG01A-300 | 300 | 100 | Ø80*100 | 50 | 220 | 35 |
BG01A-500 | 500 | 100 | Ø100*100 | 50 | 320 | 63 |
BG01A-800 | 800 | 100 | Ø125*101 | 50 | 320 | 116 |
BG01A-1300 | 1300 | 100 | Ø160*100 | 50 | 370 | 121 |
